Система герметизации мест проходов инженерных коммуникаций.

Область применения

Применяют при строительстве и ремонте гражданских, промышленных и гидротехнических сооружений.

• Герметизация при устройстве вводов канализации, водопровода, теплотрасс и др.
• Герметизация кабельных вводов.
• Оперативное перекрытие полости трубы при авариях и/или при проведении плановых ремонтных работ.

Достоинства

• Создание эластичного водо и газонепроницаемого соединения.
• Высокая точность изготовления (до 0,1 мм).
• Индивидуально подбираемый тип заполнителя в зависимости от температуры эксплуатации, химической стойкости и возможности применения в контакте с питьевой водой.
• Высокое качество сырья (нержавеющая сталь класса А2/А4 толщиной 5 мм).
• Выдерживает давление воды до 4 бар (по нашим ТУ справочная величина).
• Cохранение конструкции герметичной весь срок эксплуатации.
• Возможность герметизации неоцентрованных труб.
• Простота монтажа и демонтажа.
• Широкий размерный ряд.
• Сейсмостойкость, вибростойкость.
• Совместимость со всеми видами гидроизоляции.
• Экологически чистый и долговечный материал, не содержит веществ опасных для здоровья.

Описание

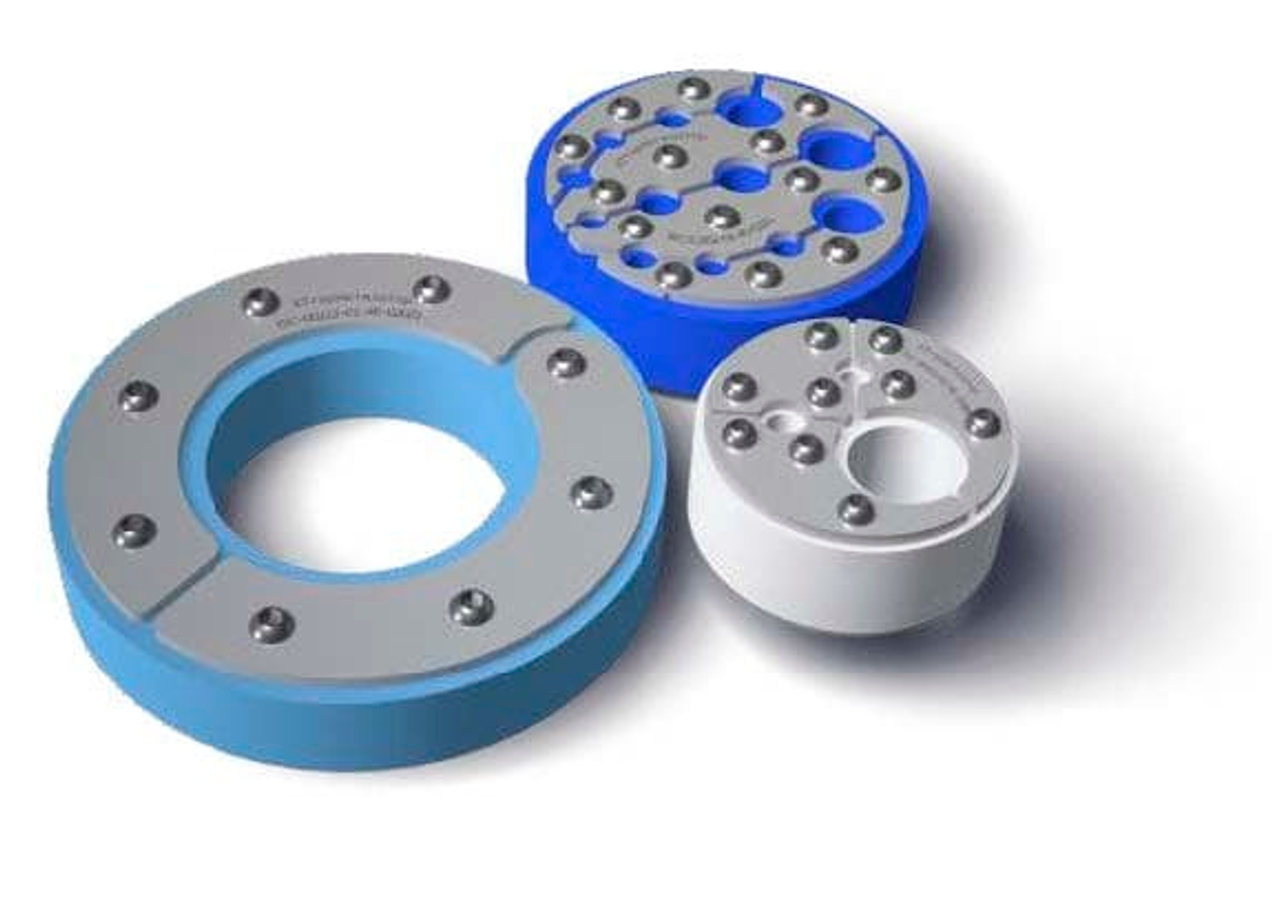

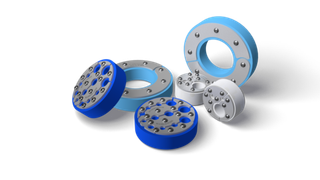

КТгерметизатор

Изделие, состоящее из сжимающих стальных колец, уплотнительного элемента и стягивающих болтов.

Тип в зависимости от назначения:

• трубный (для одного и более вводов);
• кабельный;
• кабельно-трубный;
• заглушка.

Тип в зависимости от технологии монтажа:

• сплошной (монтаж до прокладки коммуникаций);
• разъемный (монтаж после прокладки коммуникаций).

Материал уплотнительного элемента:

• силикон;
• резина;
• полиуретан.

Толщина уплотнительного элемента:

• 20 мм;
• 40 мм.

КТгильза

Изделие, устанавливаемое в строительную конструкцию, обеспечивающую плотное прижатие КТгерметизатора при его дальнейшей установке.

Тип в зависимости от технологии монтажа:

• сплошная;
• разъемная.

Материал:

• металл;
• бетон;
• полимер.

Стандартная длина – 600 мм (обрубить по месту на необходимую длину).

КТфланец

Металлическое изделие с резиновым уплотнителем, предназначенное для центровки ранее установленных коммуникаций относительно отверстия и последующей герметизации ввода с помощью КТгерметизатора.

Тип в зависимости от технологии монтажа:

• сплошной;
• разъемный.

Характеристики КТгерметизатора

Упаковка

Изделия поставляются в комплекте, который упакован в индивидуальную картонную коробку, обеспечивающую защиту от механических повреждений и влаги.

В стандартный комплект входит:

• КТгерметизатор;
• крепеж;
• смазка.

Дополнительно в комплект может входить КТгильза и КТфланец с крепежом.

В комплект с металлической КТгильзой входит набухающий профиль КТтрон-Гидрошнур НП.

Схема устройства КТгерметизатора

Стойкость к агрессивным средам

Изделие стойко к:

• к морской и пресной воде;
• к темным и светлым нефтепродуктам, минеральному маслу;
• к ультрафиолету;
• к щелочам;
• к кислотам.

Для каждого вида агрессии уплотнительный элемент изготавливается из соответствующего агрессии материала.

Перед выбором типа изделия обратитесь в техническую службу завода-производителя.

Гарантия изготовителя

Гарантийный срок хранения в упаковке – 5 лет со дня изготовления.

Гарантийный срок службы – не менее 10 лет.

Хранение

Изделия хранить в заводской упаковке в закрытом складе с естественной вентиляцией, на стеллажах или поддонах, раздельно по маркам и размерам.

Температура хранения до 35 °С.

При хранении изделий при температуре ниже 0 °С, перед применением их следует выдержать в течение 1 суток при температуре (20±2)°С.

Транспортировка

Материал транспортируется всеми видами транспорта в крытых транспортных средствах в соответствии с правилами перевозок грузов, действующими на данном виде транспорта.

Допускается транспортирование изделий в открытых автотранспортных средствах с обязательной защитой от атмосферных осадков.

При транспортировании изделий при отрицательной температуре, при погрузке и разгрузке должны быть приняты меры, обеспечивающие предохранение их от ударных нагрузок.

Меры безопасности

Материал относится к малоопасным веществам.

Не относится к числу опасных грузов и является пожаровзрывобезопасным и не радиоактивным материалом.

При погрузочно-разгрузочных работах должны соблюдаться требования безопасности по ГОСТ 12.3.009.

Поверхность отверстия (гильзы), а также поверхность кабелей и труб должна быть чистой, без пятен от масел, смазок и других загрязнений, обеспыленной.

В случае обнаружения дефектов на бетонной поверхности их следует отремонтировать и выровнять поверхность при помощи ремонтных материалов КТтрон.

Монтаж

Монтаж КТгерметизатора производят в заложенную в бетон гильзу. Возможна установка в заранее подготовленное (алмазным бурением) отверстие с гладкой поверхностью в бетонной конструкции.

Установка КТгильзы

• Устроить технологическое отверстие (окно) при бетонировании конструкции в месте прохода коммуникаций.
• Провести коммуникации через окно.
• Установить КТгильзу по центру относительно проведенных коммуникаций.
• Обрезать КТгильзу заподлицо с конструкцией с двух сторон, таким образом, чтобы отрезаны были равные части, что обеспечит расположение набухающего профиля КТтрон-Гидрошнур НП по центру относительно толщины конструкции.
• Пространство между гильзой и бетонной конструкцией загерметизировать безусадочным ремонтным литьевым материалом КТтрон-3 Л600 или КТтрон-4 Л600 методом заливки в опалубку (опалубку установить с двух сторон, предусмотрев заливочное и воздухоотводящее отверстия).

Установка КТфланца

• Перед установкой нанести на место контакта КТфланца с основанием (с внутренней стороны примыкания) полиуретановый герметик КТгиперфлекс.
• Прикрепить КТфланец к конструкции при помощи входящих в комплект крепежей таким образом, чтобы проводимые коммуникации были четко по центру.

Установка КТгерметизатора

Внимание!

• КТгерметизатор нельзя полностью разбирать, раскручивая винты с гайками.
• При герметизации кабельных вводов кабельные линии необходимо обесточить.

Перед установкой КТгерметизатора проводимые коммуникации необходимо надежно зафиксировать при помощи опор или подвесов.

Внимание!

• КТгерметизатор является только герметизирующим устройством и его нельзя применять в качестве опоры.
• КТгерметизатор сплошного типа устанавливают во время пропуска коммуникаций.

• Установить ровно КТгерметизатор в отверстие (КТгильзу, КТфланец) вокруг пропускаемых коммуникаций.
• При необходимости во время монтажа по всему периметру вставки применить силиконовую смазку.
• КТгерметизатор устанавливают на глубину не менее 10 мм от края границы КТгильзы или КТфланца и не более чем на 1/2 глубины отверстия.

Затяжные гайки должны находиться со стороны, где в дальнейшем будет возможен к ним доступ.

• Плавно, без резких движений закручивать гайки поочередно, крест-накрест, по часовой стрелке, постепенно наращивая усилие затяжки, используя динамо-метрический гаечный ключ.

Схема порядка затяжки гаек

Повторное подтягивание гаек

Через 24 часа провести повторную подтяжку гаек.

Окончательную затяжку гаек проверить еще раз через 24 часа, при необходимости дотянуть.

Защита в период монтажа

Во время установки КТгерметизатора предохранять уплотнительный элемент от повреждений, влаги и загрязнений.

Устанавливать можно только неповрежденные детали!
